PIP-2AN KABEĻU IZPLATĪŠANAS JUNCTION BOX SĀKOT ATBILSTĪBAS SERTIFIKĀTU NR. 3006/2015 UN TEHNISKAIS APSTIPRINĀJUMS Nr. AT-0601-0429-2014, IZDEVĒJS CNBOP-PIB.
Pielietojumu skaits:
PIP-2AN ugunsdzēsības kabeļu sadales kārbas tiek izmantotas ugunsgrēka trauksmes sistēmas. Šīs kastes ir paredzētas, lai savienotu SA-K5, SA-K6, SA-K7 tipa trauksmes ierīces, kā arī cita veida trauksmes ierīces, DSO balss trauksmes sistēmas, dūmu aizbīdņus utt. Kabeļu sadales sadales kārbas ir atbildīgas par signāla līnija pēc sadegušas trauksmes ierīces un neļaujot izslēgt trauksmes ierīces, kas atrodas ārpus uguns zonas,
konstrukcija:

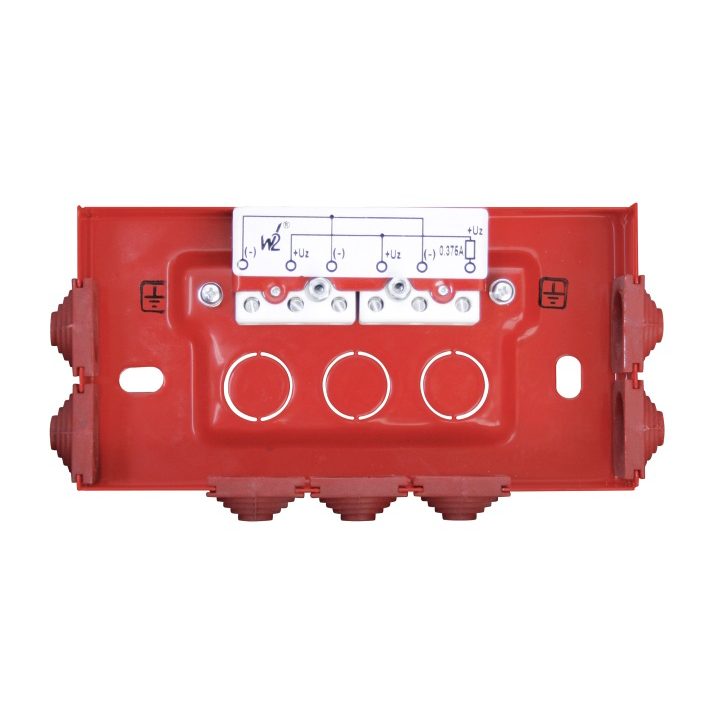

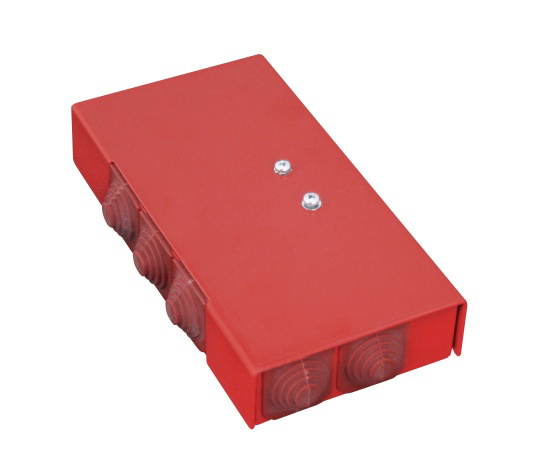

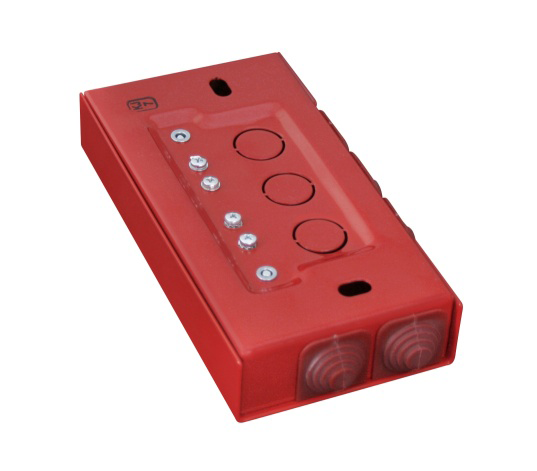

PIP-2AN kabeļu sadales savienojuma kārba ir izgatavota no sarkanā krāsā pārklāta lokšņu tērauda. pulverkrāsas. Tajā ir keramikas savienojumu bloki ar vienreiz lietojamu pārslodzes drošinātāju. Kastītē ir atsevišķi spailes signāla līnijas ieejas savienošanai, atsevišķi termināļi signāla līnijas izejas savienošanai un vēl citi termināļi, lai caur drošinātāju savienotu trauksmes ierīci vai citu ierīci. Kastē ir divi caurumi, lai to piestiprinātu pie griestiem vai sienas ar metāla tapām. Ugunsdzēsības kabeļa sadales kārbai PIP-2AN ir raksturīga balstiekārta, taisni vai leņķiski pārnesot signalizācijas līniju. Diagrammās parādītas kabeļu savienošanas iespējas, izmantojot kabeļu sadales kārbu PIP-2AN. Uzņēmums W2 ražo PIP-2AN kabeļu sadales savienojuma kārbas SA-K trauksmes ierīcēm kopā ar 0,375A drošinātāju.
Pasūtījumā jānorāda drošinātāja tips un vērtība, kas piemērots ierīcei, kuru savieno minētais PIP. ierakstiet lodziņu. Ja kabeļu sadales savienojuma kārbas ar norādīto drošinātāju nav noliktavā, uzņēmums W2 patur tiesības pagarināt pasūtījuma piegādes periodu.
PIP-2AN kabeļu sadales savienojuma kārba ir pieejama arī šādās versijās:
Savienojums:
PIP-2A / JUNCTION / 6x4mm2
PIP-2A / JUNCTION / 9x4mm2
PIP-2A / JUNCTION / 9x6mm2
Distribution:
PIP-2A / DISTRIBUTION / 4mm2
2 Sadalījums / 3 vadītāji:
PIP-2A / IZPLATĪŠANA / 3 VADĪTĀJI / 4mm2
PIP-2A / IZPLATĪŠANA / 3 VADĪTĀJI / 6 mm2
