Izmantošana:


PIP-5A kabeļu savienojuma kārba ir jauna kabeļu sadales savienojuma kārba ar E90 ugunsizturību, un to piedāvā W2 uzņēmums. PIP-5A ļauj sazarot 5 vadītājus, kuru maksimālais šķērsgriezuma laukums ir 4 mm2. Ugunsdzēsības kārbas galvenais paredzētais pielietojums ir padeves un sinhronizācijas vadu savienošana dūmu atloku izpildmehānismiem. Tās struktūra ļauj praktiski savienot patvaļīgu izpildmehānismu skaitu. Vienīgais ierobežojums ir barošanas vada šķērsgriezuma laukums un strāvas nesošā jauda, kas ir 16A.



Konstrukcija:

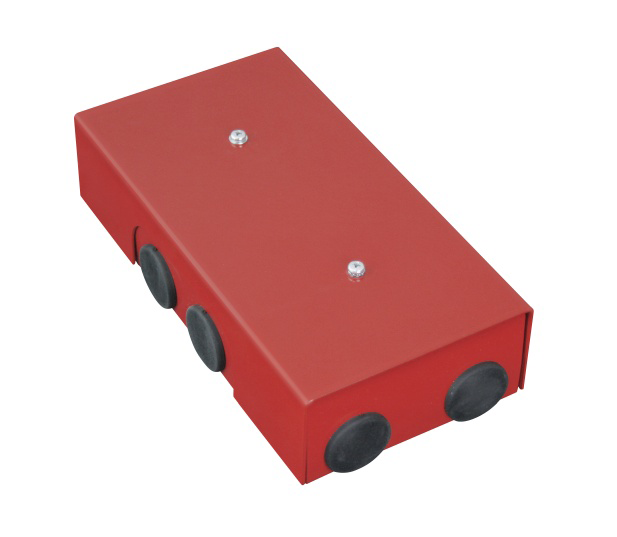

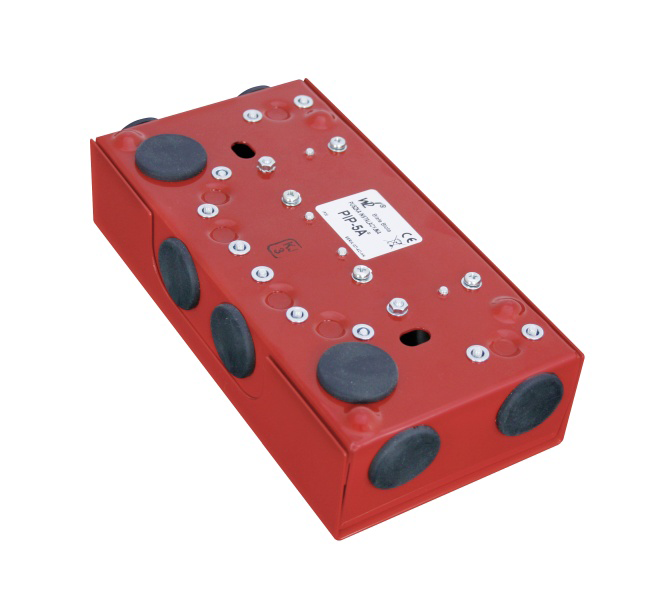

PIP-5A ir izgatavots no tērauda loksnēm, ar pulvera pārklājumu sarkanā krāsā. Tā iekšpusē ir keramikas savienotāju klucīši, kas nodrošina pienācīgu ugunsizturību. Savienotāju klucīši ir sakrauti, lai maksimāli vienkāršotu vadu savienošanu. Starp klucīšiem ir zem ugunsdroša savienojuma (zem metāla vairogiem). Savienojošos vadus var ievietot kastē gan caur blīvējuma vadiem no pamatnes puses, gan ar blīvējuma vadiem kastes sienās. Maksimālais svina diametrs, ko var ievietot kastē, ir vienāds ar 16 mm.
A viena kabeļa savienojuma kārba, kas uzstādīta dūmu evakuācijas sistēmā, ļauj savienot trīs neatkarīgus izpildmehānismus (trīs dūmu vārsti ar vienu piedziņu) vai vienu dūmu vāku ar diviem izpildmehānismi un līnijas izbeigšanas modulis.
