Lietošanas zonas
Strut-Lock klāsts ir paredzēts lietošanai iekštelpās. Parastās cinkotās sistēmas nedrīkst izmantot vietās, kur ir korozijas līmenis vai paaugstināts karstuma vai mitruma līmenis.
Instalācijām, kas atrodas korozīvās zonās, konsultējieties ar Zip-Clip tehnisko nodaļu.
Fixing Options
M8 un M10 Strut-Lock sistēmas ir pieejamas ar šādiem stiprinājuma galiem:
LOOP END:
Lai izveidotu droseļmezglu aptīšanas enkura punktiem, piemēram, spārniem vai I veida sijām. Pārliecinieties, vai stiprinājuma punkti ir piemēroti.
Produkta koda sufikss: TPDM820LPS vai TPDM1020LPY.
M6 BETONA ĀMURA STIPRINĀJUMS:
BS8539 apstiprināts ar ETA, piedāvājot seklu iegulšanu plaisā un neplaisājusi betonā. Pārliecinieties, vai pamatmateriāls ir piemērots. Sazinieties ar Zip-Clip, lai iegūtu sīkāku informāciju par uzstādīšanu. Produkta koda sufikss: TPDM820CS vai TPDM1020CY.
M8 × 60 Acs skrūve:
Savienošanai ar iekšējās vītnes komponentiem (tikai metriska). Lai pabeigtu instalēšanu, pārliecinieties, vai komponenti ir saderīgi. Produkta koda sufikss: TPDM820THS vai TPDM1020THY.
Citas stiprinājuma iespējas ir pieejamas pēc pieprasījuma.
Installation

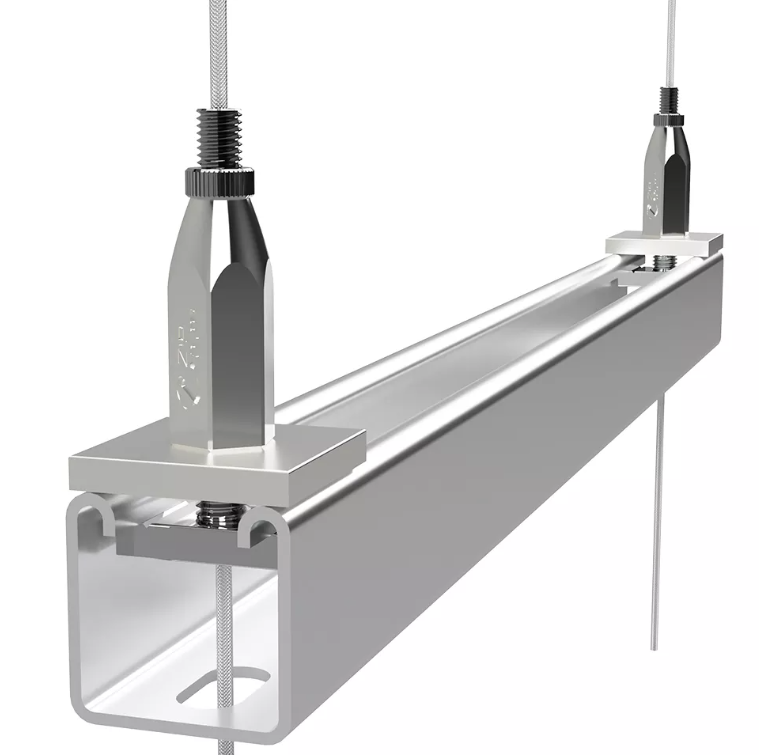

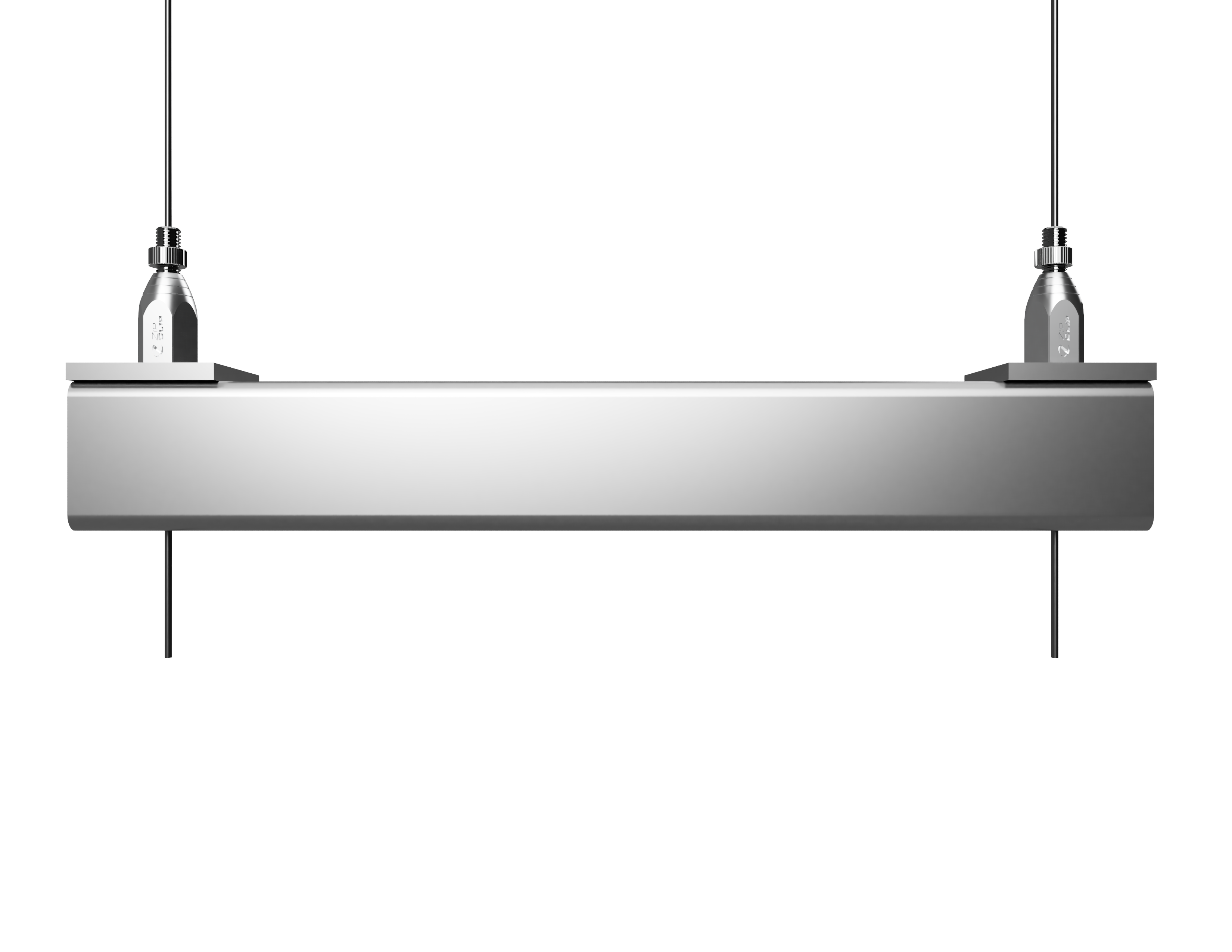

Strut-Lock ierīces izvietošana kanālā – viena līmeņa trapeces kronšteina izveidošana:
1.Pāris ar kvadrātveida paplāksni un kanāla uzgriezni.
2.Novietojiet komplektu vēlamajā kanāla vietā.
3.Pievelciet pozīcijā, izmantojot atbilstošu uzgriežņu atslēgu, griežot pulksteņrādītāja virzienā.
4.Atgrieziet bloķēšanas apkakli. Neatsaukt pilnībā. Nospiediet virzuli.
5.Ievietojiet stiepļu trosi caur virzuli ierīces augšpusē.
6.Pielāgojiet pozīciju, nospiežot virzuli un virzoties pa vadu.
7.Kad trapeces kronšteins ir novietots, atlaidiet virzuli un uztiniet fiksatoru. apkakle līdz plecam.
8.Nofiksējiet trapeces pozīciju, pagriežot fiksējošo apkakli pulksteņrādītāja virzienā.
Atkārtojiet 1.–8. darbību, lai izveidotu daudzpakāpju kronšteinu.
Griezes momenta iestatījums: ieteicams Strut-Lock ierīce uzstādīšanas laikā nav pārāk pievilkta. Ja uzstādīšanas laikā ir iespējams pielietot griezes momenta vērtību, tai nevajadzētu būt lielākai par 15 Nm.
TO UNDO:
1.Atvienojiet bloķēšanas apkakli.
2.Nospiediet virzuli.
3.Pārvietojiet ierīci uz nepieciešamais augstums.
4.Atkārtoti nofiksējiet apkakli.
LŪDZU, ŅEMIET VĒRĀ:
Pirms virzuļa iedarbināšanas un regulēšanas vienmēr ir jāatbalsta slodze
