SISTĒMAS M8 UN M10 tiek izmantotas, lai atbalstītu HVAC un M-amp;E pakalpojumus no attiecīgi S-RANGE un Y-RANGE Zip-Clip stiepļu atbalsta. Ierīces parasti tiek uzstādītas profila kanālā, ko pēc tam var piekārt no stieples balstiekārtas.
PIEMĒROTĀS LIETOŠANAS JOMĀS IETVER, BET NAV IEROBEŽOTAS AR:
-Elektriskais ierobežojums,
-HVAC un mehāniskie pakalpojumi
-Viena līmeņa trapeces kronšteini
-Daudzlīmeņu trapeces kronšteini
-Stiprinājumi esošajiem kronšteiniem
LIETOŠANAS JOMAS
Strut-Lock klāsts ir paredzēts lietošanai iekštelpās. Regulāras cinkotas sistēmas nedrīkst izmantot vietās, kur ir korozijas līmenis vai paaugstināts karstuma vai mitruma līmenis. Par instalācijām, kas atrodas korozīvās zonās, konsultējieties ar Zip-Clip tehnisko nodaļu.
FIKSĒŠANAS IESPĒJAS M8 un M10
Strut-Lock sistēmas ir pieejamas ar šādiem fiksācijas galiem:
CILPAS GALS: lai izveidotu droseļmezglu aptīšanas enkura punktiem, piemēram, spārniem vai I veida sijām. Pārliecinieties, vai stiprinājuma punkti ir piemēroti.
Produkta koda sufikss: TPDM820LPS vai TPDM1020LPY. M6 BETONA ĀMURA STIPRINĀJUMS: BS8539 apstiprināts ar ETA, piedāvājot seklu iegulšanu plaisātā un neplaisājā betonā. Pārliecinieties, vai pamatmateriāls ir piemērots.
Produkta koda sufikss: TPDM820CS vai TPDM1020CY. M8 × 60 cilpskrūve: savienošanai ar iekšējām vītņotām detaļām (tikai metriska). Lai pabeigtu instalēšanu, pārliecinieties, vai komponenti ir saderīgi.
Produkta koda sufikss: TPDM820THS vai TPDM1020THY. Citas stiprinājuma iespējas ir pieejamas pēc pieprasījuma.
UZSTĀDĪŠANA

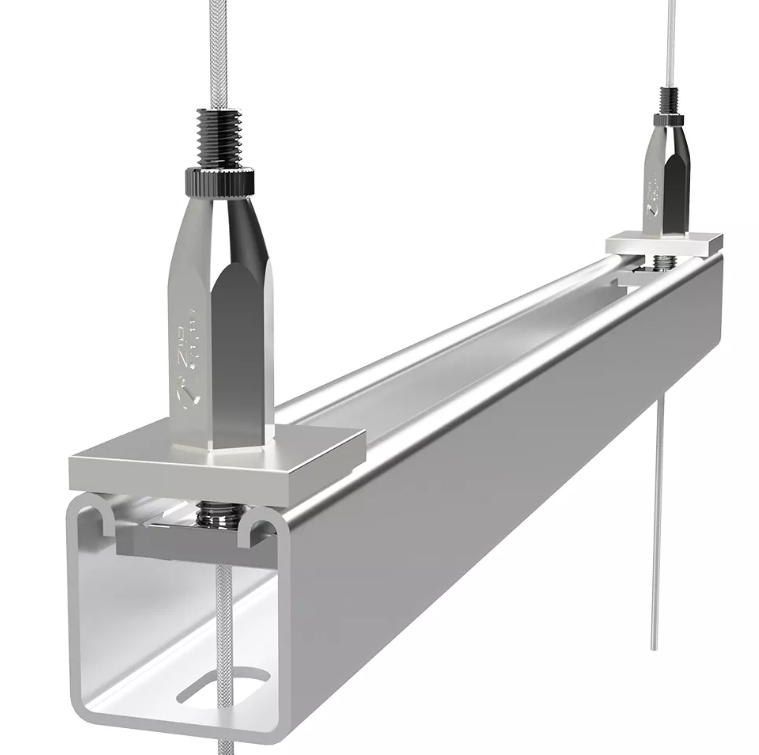

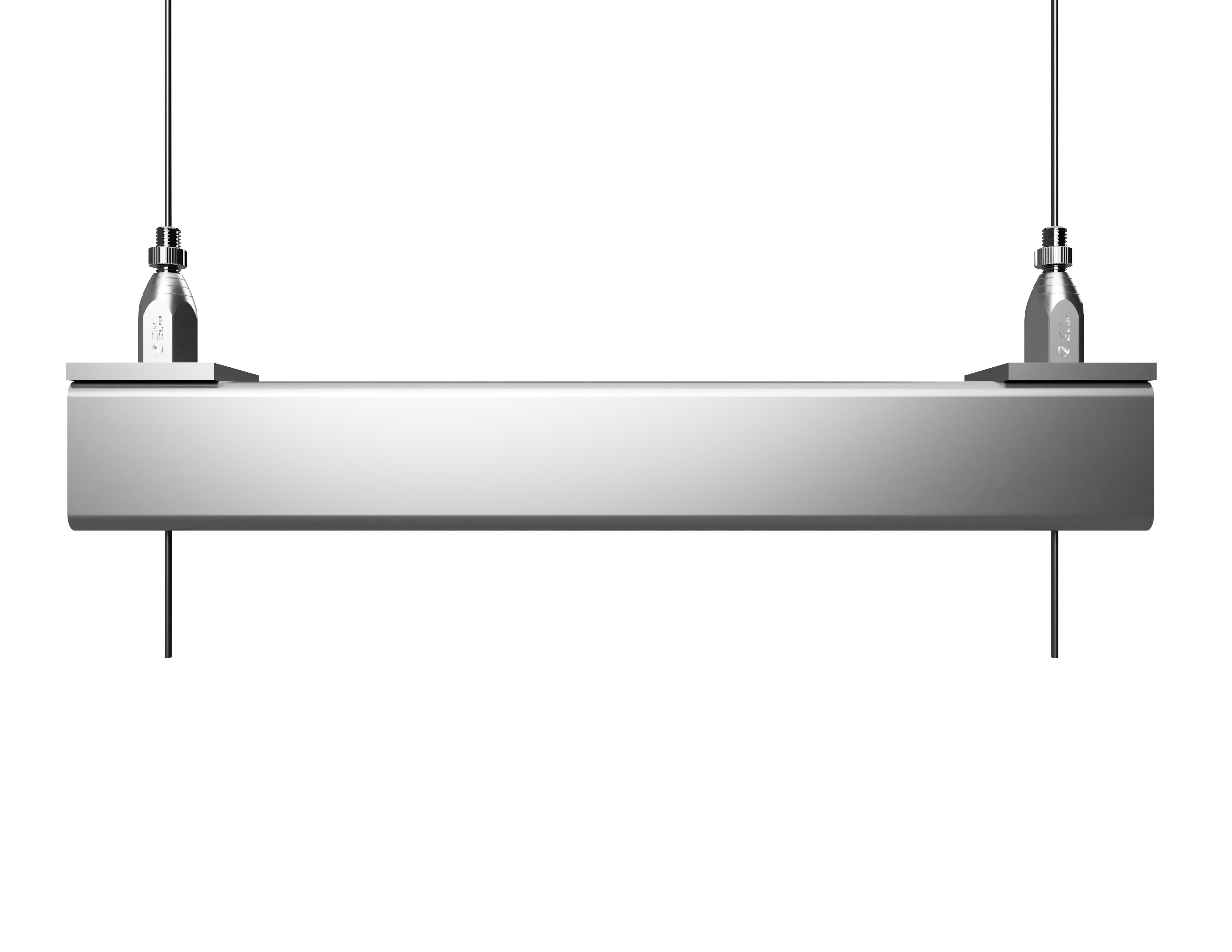

Strut-Lock ierīces izvietošana kanālā – viena līmeņa trapeces kronšteina izveidošana: Pāris ar kvadrātveida paplāksni un kanāla uzgriezni. Novietojiet komplektu vēlamajā kanāla vietā. Pievelciet pozīcijā, izmantojot atbilstošu uzgriežņu atslēgu, griežot pulksteņrādītāja virzienā. Atgriezieties no bloķēšanas apkakles. Neatsaukt pilnībā. Nospiediet virzuli. Ievietojiet stiepļu trosi caur virzuli ierīces augšpusē. Noregulējiet pozīciju, nospiežot virzuli un virzoties pa vadu. Kad trapeces kronšteins ir novietots vietā, atlaidiet virzuli un uztiniet fiksējošo apkakli līdz plecam. Nofiksējiet trapeces pozīciju, pagriežot fiksējošo apkakli pulksteņrādītāja virzienā. Atkārtojiet 1.–8. darbību, lai izveidotu daudzpakāpju kronšteinu. Griezes momenta iestatījums: Ieteicams, lai Strut-Lock ierīce uzstādīšanas laikā nebūtu pārāk pievilkta. Ja uzstādīšanas laikā ir iespējams piemērot griezes momenta vērtību, tai nevajadzētu būt lielākai par 15 Nm.
LAI ATSAUKT: Atceliet bloķējošo apkakli. Nospiediet virzuli. Pārvietojiet ierīci vajadzīgajā augstumā. Atkārtoti nofiksējiet apkakli.
LŪDZU, ŅEMIET VĒRĀ: Pirms virzuļa iedarbināšanas un regulēšanas vienmēr ir jāatbalsta slodze
