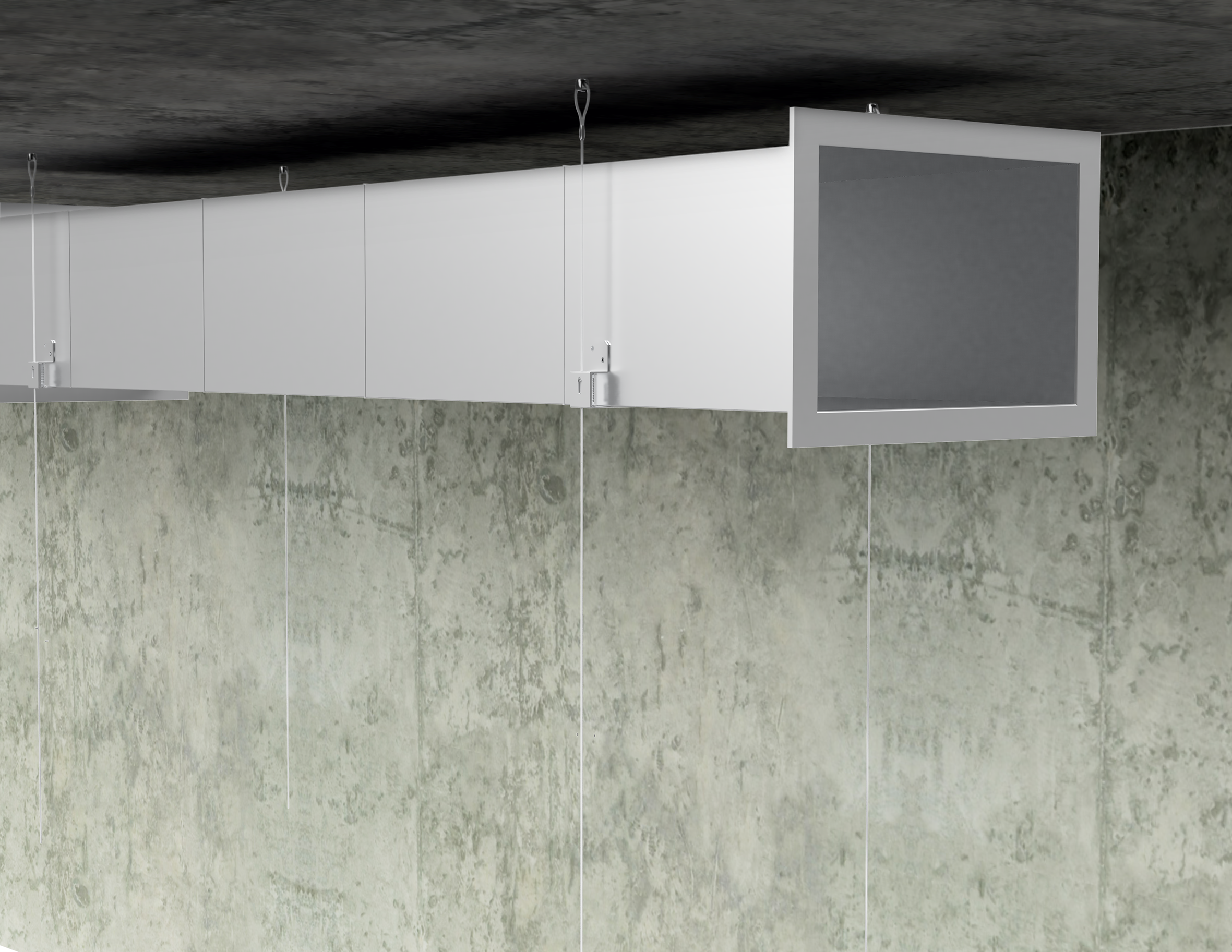

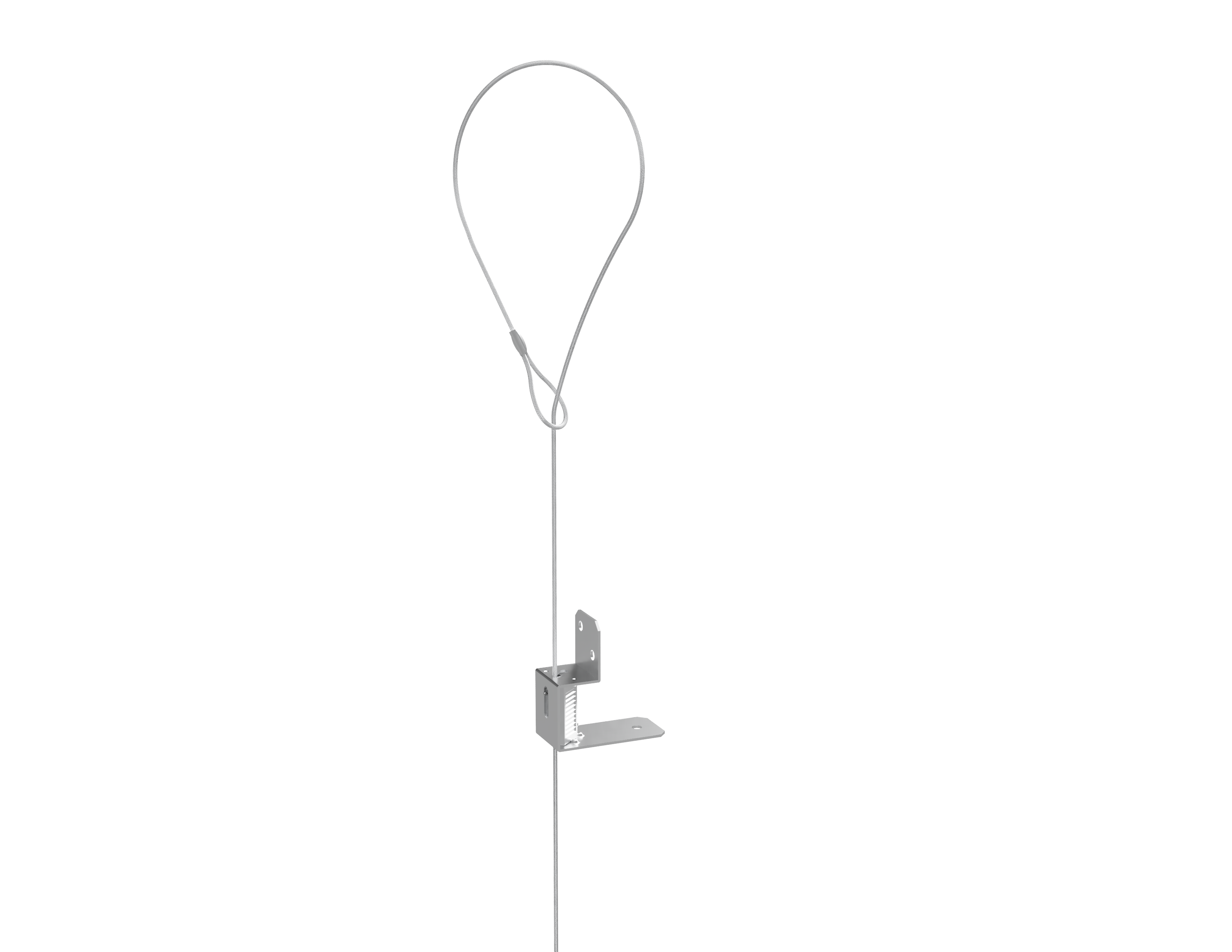

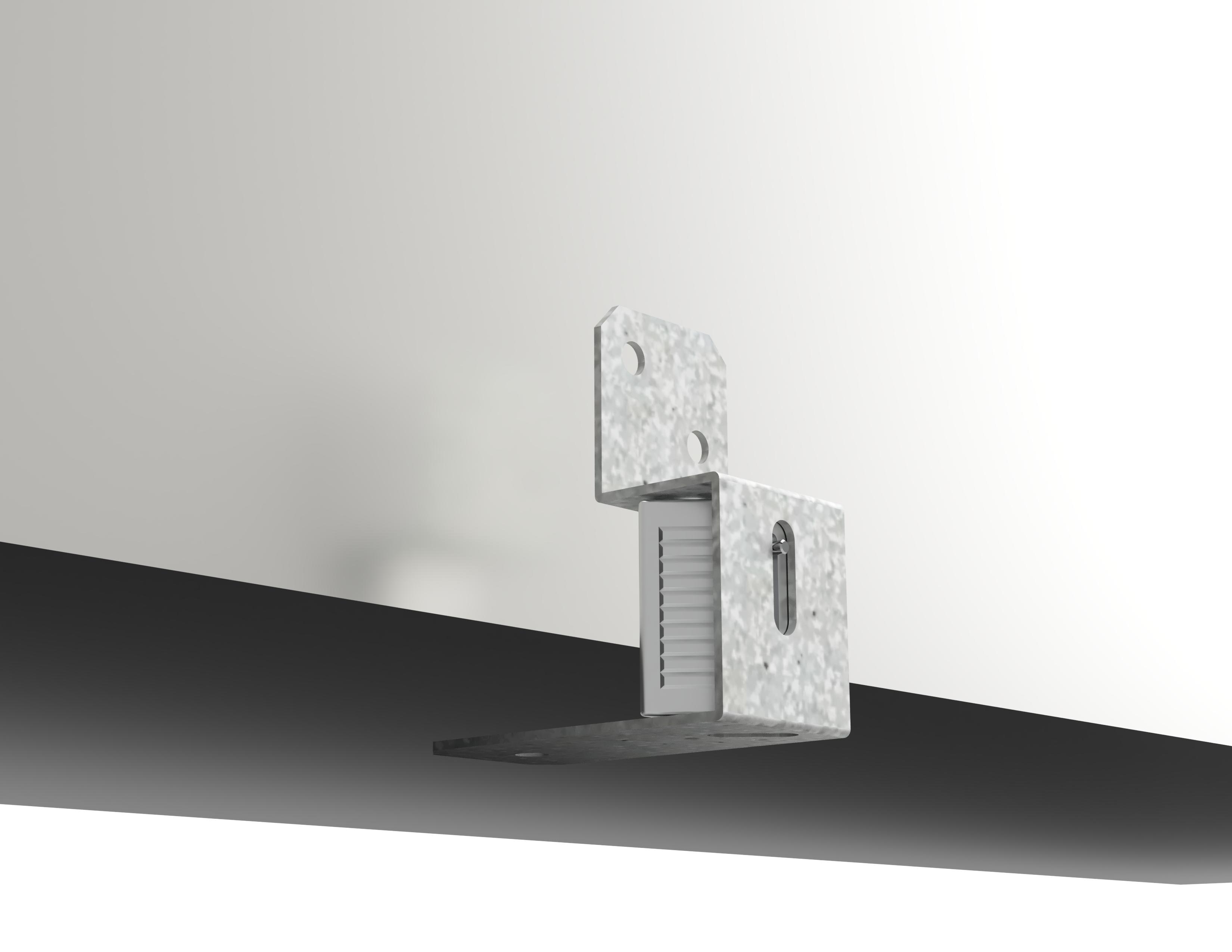

KANĀLU BLOĶĒŠANAS SISTĒMA tiek izmantota, lai savienotu troses balstiekārtu ar taisnstūra kanālu. Tas ļauj piekārt kanālus, neizmantojot apakšā esošo balstu. Tas sastāv no Zip-Clip KL100 bloķēšanas ierīces un īpašas formas kronšteina (KV kronšteins), kas aptver ierīci un nostiprina stieples piekari pie kanāla. PIELIETOJUMS Taisnstūrveida cauruļvadi DROŠAS DARBA SLODZES S 45 kg LIETOŠANAS JOMĀS Duct-Lock sistēma ir paredzēta lietošanai iekštelpās. Regulāras cinkotas sistēmas nedrīkst izmantot vietās, kur ir korozijas līmenis vai paaugstināts karstuma vai mitruma līmenis. Par instalācijām, kas atrodas korozīvās zonās, konsultējieties ar Zip-Clip tehnisko nodaļu. FIKSĒŠANAS IESPĒJAS Sistēma ietver šādus gala galus: CILPAS BEIGS: izmanto, lai izveidotu droseļmezglu, lai aptītu loku vai i-beam. Pārliecinieties, vai stiprinājuma punkti ir piemēroti. Produkta koda sufikss: KV100/LPS M6 BETONA ĀMURA STIPRINĀJUMS (CLA1): BS8539 apstiprināts ar ETA, piedāvājot seklu iegulšanu plaisā un neplaisājusi betonā. Pārliecinieties, vai pamatmateriāls ir piemērots. Sazinieties ar Zip-Clip, lai iegūtu sīkāku informāciju par uzstādīšanu. Produkta koda sufikss: KV/CLS M8 × 25 Acs skrūve ADAPTERIS Izmanto savienošanai ar iekšējām vītnēm vai caurumos. Produkta koda sufikss: KV100/M820THS UZSTĀDĪŠANA Uzstādiet stieples balstiekārtu vēlamajā vietā ar nepieciešamo stiprinājumu (cilpas gals, betona enkurs vai M8 cilpas skrūve). Piestipriniet KV kronšteinu pie taisnstūra kanāla vēlamajā vietā. (Ņemiet vērā, ka to var izdarīt grīdas līmenī.) Savienojiet vadu ar stieples balstiekārtu. Pārliecinieties, vai izvēlētā enkura metode ir piemērota paredzētajai griestu konstrukcijai. Droseļmezgls aptīšanas tērauda darbiem (sijas vai i-sijas). M6 betona enkurs betona griestiem. M8 cilpskrūves adapteris caurumiem vai fiksācijai ar vītni. KV kronšteina stiprināšana Novietojiet kronšteinu pret kanāla stūri vēlamajā vietā. Ņemiet vērā, ka pretējām iekavām jābūt perpendikulārām viena pret otru. Izmantojiet piemērotus lokšņu metāla stiprinājumus, lai nostiprinātu kronšteinu vietā. Lūdzu, pārliecinieties, ka ir izvēlēts stiprinājums, kas pareizi nofiksēs kronšteinu pie kanāla un ir piemērots stiprināšanai kanāla mērītājā. Kanāla sānu sienā ir nepieciešami divi stiprinājumi. Kanāla apakšpusē ir nepieciešams viens stiprinājums. Kanāla savienošana ar stieples balstiekārtu Ievietojiet stiepļu trosi bloķēšanas ierīces augšpusē. Izvelciet stiepļu trosi cauri bloķēšanas ierīcei, lai tā izietu cauri kronšteina apakšai. Novietojiet kanālu vajadzīgajā augstumā. Nogrieziet lieko stiepļu trosi, atstājot 75 mm, lai veidotu lieko stiepli vai spoli, lai to varētu pielāgot turpmāk. Papildu drošības nolūkos ievadiet asti atpakaļ pieejamajā kanālā Zip-Clip bloķēšanas ierīces apakšpusē. Tomēr, lūdzu, ņemiet vērā, ka tas jādara tikai tad, kad instalēšana ir pabeigta, jo regulēšana vairs nebūs iespējama.
