PIP-1AN UGUNSDROŠĪBAS UZSTĀDĪŠANAS KASTE UZTUR CNBOP-PIB IZDEVTOS DOKUMENTUS:
@2 NACIONĀLAIS EKSPLUATĀCIJAS NOTURĪBAS SERTIFIKĀTS NR. 063-UWB-0623
NACIONĀLAIS TEHNISKAIS NOVĒRTĒJUMS NR. CNBOP-PIB-KOT-2019/2024/0113-3704 (1. izdevums)
Lietošana
PIP-1AN/0,375A kārba ir paredzēta izmantošanai ugunsgrēka trauksmes sistēmās (FAS) kā kabeļu mezgla daļa. To raksturo taisns vai leņķisks (90 grādu) signāla līnijas izvietojums.
@2 Kabeļu mezgli, kas sastāv no ugunsdzēsības kastes un kabeļa ar stiprinājumu, nodrošina elektroenerģijas padeves vai signāla pārraides nepārtrauktību laikā, kas nepieciešams ugunsdrošības ierīču aktivizēšanai un darbināšanai. Saskaņā ar DIN 4102-12:1998, PIP-1AN/0,375A kārbas tiek klasificētas elektriskās funkciju uzturēšanas klasē E90.
@2 Konstrukcija

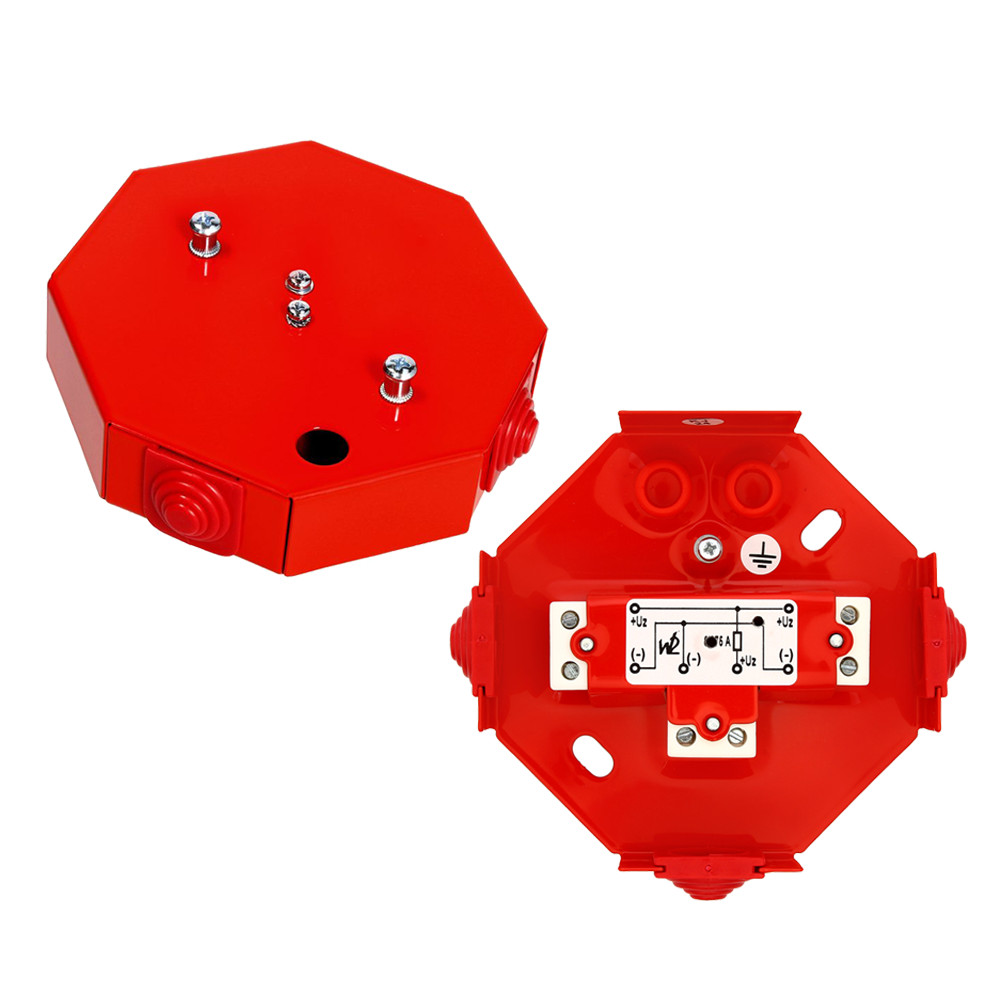

PIP-1AN/0,375A kārba sastāv no divām daļām: vāka un pamatnes (astoņstūra formas), kas ir savienotas kopā ar divām skrūvēm. Tā ļauj savienot un atzarot kabeļus ar 2 dzīslām, šķērsgriezumu līdz 4 mm2 (ieskaitot). Tā ļauj savienot vienu vadu, izmantojot vienkāršas darbības drošinātāju. Tai ir 3 ieejas, kas ļauj ievadīt kabeli ar diametru 7-19 mm, un 2 ieejas (no zemes puses), kas ļauj ievadīt kabeli ar maksimālo diametru 10 mm.
@2 PIP-1AN/0,375A kārba ir izgatavota no lokšņu metāla, kas pārklāts ar sarkanu pulverkrāsu. Uz kārbas vāka ir speciāli kniedes uzgriežņi, kas ļauj W2 iekšējo signalizācijas ierīci uzstādīt tieši uz kārbas. Kārbas vākā ir arī caurums, lai kabeli varētu izvadīt uz vākā uzstādīto signalizācijas ierīci. Pamatnes sānu sienās ir no augšas ievietotas graduētas droseles, kas izgatavotas no liesmu slāpējoša materiāla. Gradācija ļauj pielāgot caurumu nepieciešamajam kabeļa diametram (7–19 mm). Trīs keramikas kubi ar 2 strāvas ceļiem (spailēm) katrā ir piestiprināti tieši pie kārbas pamatnes. Piekļuvi iekšējiem savienojumiem un drošinātājam ierobežo metāla vāks. Zem keramikas kubiem ir reljefs, kas paredzēts, lai palielinātu kārbas mehānisko izturību ugunsgrēka laikā, kā arī lai izlīdzinātu ievietotā kabeļa augstumu ar keramikas kubu spailēm. Kārbai ir atsevišķi spailes signāla līnijas ieejas pieslēgšanai, atsevišķi signāla līnijas izejas pieslēgšanai un atsevišķi signalizācijas vai citas ierīces pieslēgšanai, izmantojot drošinātāju (90° atzarojums). Kārbas pamatnē ir arī vieta zemējuma savienojumam, montāžas caurumi un droseles, kas izgatavotas no liesmu slāpējoša materiāla, kas ļauj ievadīt kabeļus (10 mm) no zemes puses.
@2 Darbības dizains

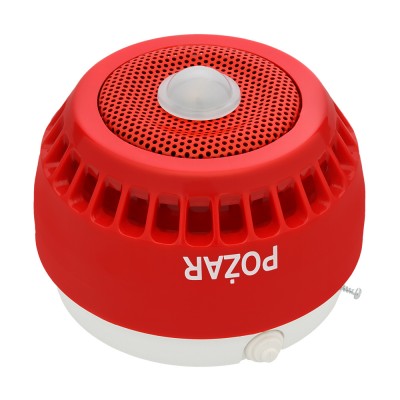

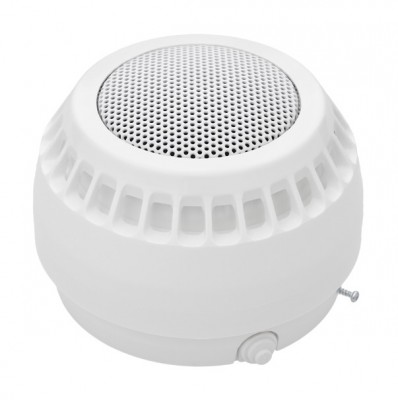

PIP-1AN/0,375A kārbu galvenais uzdevums ir uzturēt elektroenerģijas padeves vai signāla pārraides nepārtrauktību ugunsgrēka apstākļos (saglabājot līnijas nepārtrauktību) pēc signalizācijas ierīces vai cita uztvērēja, kas pievienots instalācijai caur kārbu, sadegšanas (bojāšanas) un novērst signalizācijas ierīču (vai citu ierīču), kas atrodas ārpus ugunsgrēka zonas, izslēgšanu no darbības. Caur PIP-1AN/0,375A kārbu FAS instalācijai var pievienot tādas ierīces kā: signalizācijas ierīces (piemēram, SA-K sērija, P8 sērija - bez sinhronizācijas), vadu apraides sistēmu (DSO) skaļruņus, dūmu novadīšanas lūkas utt.
@2 Atvēršana
Lai atvērtu kārbu, atskrūvējiet skrūves vākā (skrūves ir aprīkotas ar speciālām gumijas paplāksnēm, kas neļauj tām izkrist no vāka pēc atskrūvēšanas). Pēc tam pabīdiet vāku un pamatni atsevišķi.
@2 Aizvēršana
Lai aizvērtu kārbu, izlīdziniet pamatni un vāku un pēc tam pievelciet skrūves.
@2 Montāžas ieteikumi
Kārbas pamatnē esošie montāžas caurumi ļauj veikt montāžu pie sienas vai griestiem, izmantojot tērauda izplešanās uzmavas un montāžas skrūves. PIP-1AN/0,375A kārbu uzstādīšana jāveic saskaņā ar noteikumiem, kas iekļauti CNBOP-PIB izdotajā produkta Nacionālajā tehniskajā novērtējumā.
