PIP-2AN UGUNSDROŠĪBAS UZSTĀDĪŠANAS KASTE TUR CNBOP-PIB IZDEVUSOS DOKUMENTUS
@2 NACIONĀLAIS EKSPLUATĀCIJAS NOTURĪBAS SERTIFIKĀTS NR. 063-UWB-0623
NACIONĀLAIS TEHNISKAIS NOVĒRTĒJUMS NR. CNBOP-PIB-KOT-2019/2024/0113-3704 (1. izdevums)
@2 Lietošana
PIP-2AN/DISTRIBUTION/4MM2 kārba ir paredzēta izmantošanai ugunsgrēka trauksmes sistēmās (FAS) kā kabeļu mezgla daļa. To raksturo signāla līnijas taisna ieklāšana.
@2 Kabeļu mezgli, kas sastāv no ugunsdzēsības kastes un kabeļa ar stiprinājumu, nodrošina elektroenerģijas padeves vai signāla pārraides nepārtrauktību laikā, kas nepieciešams ugunsdrošības ierīču aktivizēšanai un darbināšanai. Saskaņā ar DIN 4102-12:1998, PIP-2AN/DISTRIBUTION/4MM2 kārbas tiek klasificētas elektriskās funkciju uzturēšanas klasē E90.
@2 Konstrukcija

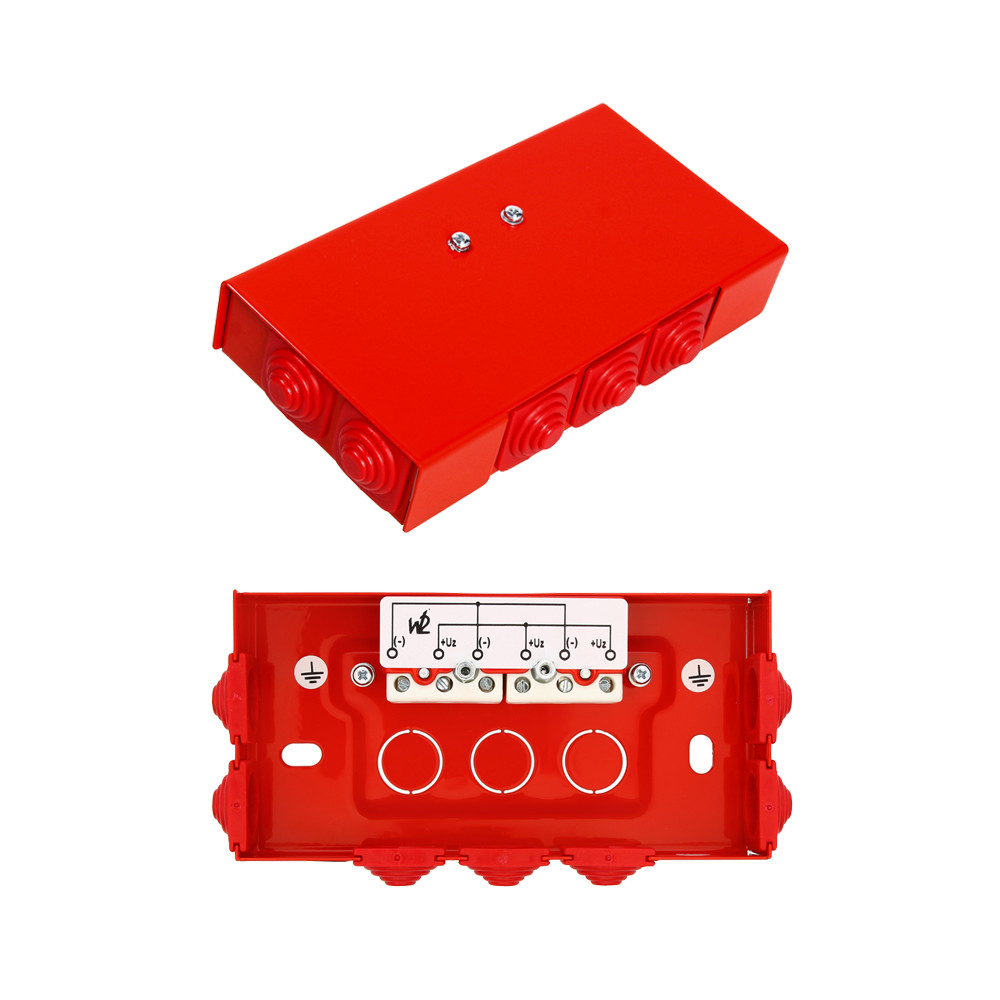

PIP-2AN/DISTRIBUTION/4MM2 kārba sastāv no divām daļām: vāka un pamatnes (taisnstūra formas), kas ir savienotas kopā ar divām skrūvēm. Tā ļauj savienot un atzarot kabeļus ar 2 dzīslām, šķērsgriezumu līdz 4 mm2 (ieskaitot). Tai ir 5 ieejas, kas ļauj ievadīt kabeli ar diametru 7-19 mm, un 3 ieejas (no zemes puses), kas ļauj ievadīt kabeli ar maksimālo diametru 19 mm.

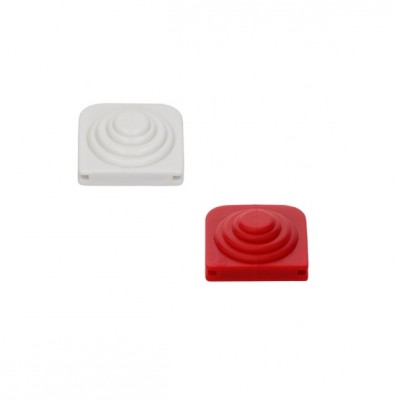

@2 PIP-2AN/DISTRIBUTION/4MM2 kārba ir izgatavota no lokšņu metāla, kas pārklāta ar sarkanu pulverkrāsu. Pamatnes sānu sienās ir graduētas droseles, kas ievietotas no augšas un ir izgatavotas no liesmu slāpējoša materiāla. Gradācija ļauj pielāgot caurumu nepieciešamajam kabeļa diametram (7-19 mm). Divi keramikas kubi ar 3 strāvas ceļiem (spailēm) katrs ir tieši piestiprināti pie kārbas pamatnes. Piekļuvi iekšējiem savienojumiem ierobežo metāla vāks. Zem keramikas kubiem ir reljefs, kas paredzēts kārbas mehāniskās izturības palielināšanai ugunsgrēka laikā, kā arī ievietotā kabeļa augstuma izlīdzināšanai ar keramikas kubu skavām. Kārbai ir atsevišķi spailes signāla līnijas ieejas pievienošanai, atsevišķi signāla līnijas izejas pievienošanai un atsevišķi līnijas atzarojumam (90°). Kārbas pamatnē ir arī vieta zemējuma savienojumam, montāžas caurumi un nolaužami metāla profili, kas ļauj ievadīt kabeļus (19 mm) no zemes puses.
@2 Darbības dizains
PIP-2AN/DISTRIBUTION/4MM2 kārbu galvenais uzdevums ir uzturēt elektroenerģijas padeves vai signāla pārraides nepārtrauktību ugunsgrēka apstākļos (saglabājot līnijas nepārtrauktību).
@2 Atvēršana
Lai atvērtu kārbu, atskrūvējiet skrūves vākā (skrūves ir aprīkotas ar īpašām gumijas paplāksnēm, kas neļauj tām izkrist no vāka pēc atskrūvēšanas). Pēc tam pabīdiet vāku un pamatni vienu no otra.
@2 Aizvēršana
Lai aizvērtu kārbu, izlīdziniet pamatni un vāku un pēc tam pievelciet skrūves.
@2 Montāžas ieteikumi
Kārbas pamatnē esošie montāžas caurumi ļauj piestiprināt pie sienas vai griestiem, izmantojot tērauda izplešanās uzmavas un montāžas skrūves. PIP-2AN/DISTRIBUTION/4MM2 kārbu uzstādīšana jāveic saskaņā ar noteikumiem, kas iekļauti CNBOP-PIB izdotajā produkta Nacionālajā tehniskajā novērtējumā.
